Data Rates Mikrotik

Hai kawan-kawan pelajar IT, kali ini saya akan membawakan materi tentang CARA MENGKONFIGURASI DATA RATES PADA MIKROTIK DAN CARA MENGECEKNYA. Simaklah penjelasan berikut :

Yang dibutuhkan :

1. Aplikasi Winbox

2. Router 941

3. Adapter Router 941

4. Kabel LAN UTP Straight

5. Terminal listrik

6. PC

Langkah-langkah :

1. Susun topologi antara Router dan PC menggunakan kabel LAN UTP STRAIGHT seperti gambar di bawah. Hidupkan router, pastikan kabel adaptor router tersambung dengan benar dan mengalirkan daya melalui terminal. Lalu pasangkan kabel UTP pada router di port kedua(ether2) yang memang difungsikan untuk transfer data, masukkan pada port kabel LAN di PC. Lampu pada router akan menyala apabila semua kabel sudah terkoneksi dengan benar,

2. Buka aplikasi Winbox yang kita punya,

3. Lalu kita matikan Firewall kita terlebih dahulu jika terdapat peringatan dari Winbox ketika kita membukanya,

#AP SIDE

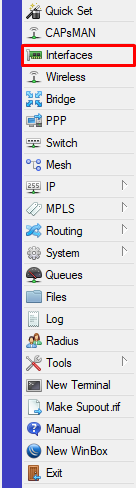

1. Pertama-tama kita klik Opsi Interfaces,

2. Lalu kita atur Data Rates yang berfungsi untuk mengatur batas dari aliran data yang berjalan dari AP menuju Client, dengan mengubah dari Default ke Configured. Jika sudah klik Apply dan OK,

#CLIENT SIDE

1. Lalu pada sisi Client kita klik Opsi Interfaes,

2. Pada interface listnya kita aktifkan dahulu WLAN1,

3. Mengaktifkan WLAN1 dengan mengklik tanda centang yang terdapat pada opsi bar yang ada,

4. Double klik pada WLAN1 dan pilh Tab Wireless dan mengubah mode menjadi Station atau station bridge jika yang terhubung ke AP lebih dari satu Client. Atur Frequency, SSID, serta Security Profile jika ada,

5. Langkah selanjutnya adalah dengan mengklik Scan untuk menjari jaringan yang disediakan oleh AP,

6. Klik start untuk memulainya,

7. Pilih jaringan yang disediakan oleh AP,

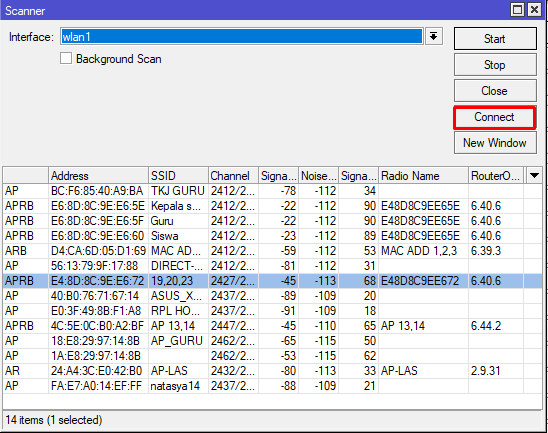

8. Klik Connect untuk menyambungkan Client ke AP,

9. Setelah itu bbaru kita klik Apply dan Ok,

10. Lalu kita berpindah ke Opsi Wireless,

11. Pada Tab Security Profile kita klik tanda Plus untuk menambahkan security profile yang mungkin dimiliki oleh AP,

12. Pada general Tab General kita masukkan nama security profile yang dimiliki oleh AP dan masukkan tipe dari security profile yang dimiliki AP serta masukkan Password dari security profile tersebut. Jika sudah klik Apply dan Ok,

14. Selanjutnya kita ke IP dan Addresses untuk menambahkan IP yang akan kita gunakan,

15. Klik tanda plus untuk menambahkan IP,

16. Masukkan IP dan subnetmasknya serta arahkan IP pada Interface WLAN1, klik Apply dan Ok jika sudah selesai,

17. Dapat dilihat dari tampilan dibawah jika IP sudah tersedia,

18. Dapat dilihat pada wireless tables di Tab Registration bahwa sudah ada aliran data yang berjalan dari AP ke Client,

19. Kita pergi ke Tools dan Klik Opsi Bandwith Test, masukkan IP dari IP AP dan ketikkan nama user default "admin", masukkan password jika ada. Klik Start jika sudah,

20. Dapat dilihat bahwa sudah ada aliran data yang mulai mengalir, dan wajib dipastikan bahwa aliran data tersebut tidak melewati batas aliran data yang sudah kita tetapkan sebelumnya di AP,

DEMIKIAN DARI MATERI YANG BISA BAWAKAN KALI INI, KURANG LEBIHNYA MOHON MAAF, SEKIAN.
