VOIP Network To Remote Site 2 Server

Hai kawan-kawan pelajar IT, kali ini saya akan membawakan materi tentang CARA SETTING VOIP NETWORK 2 SERVER. Simaklah penjelasan berikut :

Yang dibutuhkan :

1. Aplikasi Cisco Packet Tracer

2. PC

Langkah-langkah :

1. Buka aplikasi Cisco Packet Tracer, buatlah topologi seperti tampilan di bawah.

2. Lalu sambungkan Adapter IP Phone terlebih dahulu,

3. Hasilnya akan jadi seperti tampilan di bawah apabila sudah terpasang dengan benar,

4. Pertama kita ke SWITCH PERTAMA untuk mengatur Hostname,

5. Lalu kita akan mendaftarkan Port-port dimana IP Phone terpasang ke SWITCH PERTAMA,

6. Setelah itu kita pergi ke ROUTER PERTAMA dan mengatur Hostnamenya,

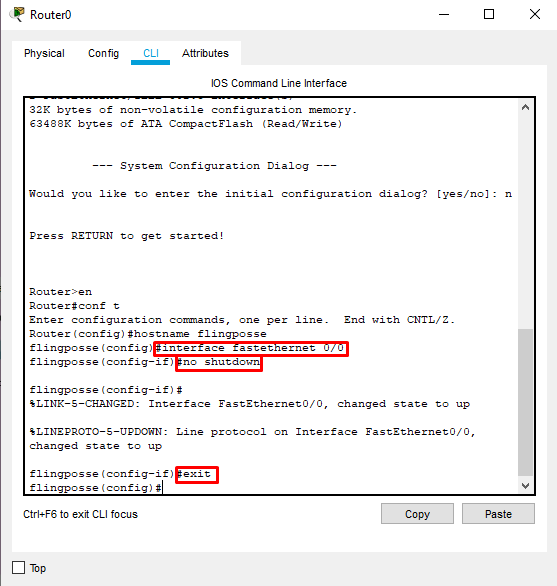

7. Lalu kita hidupkan port router yang tersambung ke switch dengan perintah di tampilan di bawah,

8. Lalu kia atur IP DHCP Pool, serta IP DHCP Ecluded yang dimana IP tersebut dimasukkan untuk lajur ROUTER PERTAMA menuju ROUTER KEDUA,

9. Lalu kita atur Telephony Service pada ROUTER PERTAMA untuk mendaftarkan jumlah dari IP Phone yang ada,

10. Selanjutnya kita daftarkan/masukkan nomor telepon pada masing-masing IP Phone yang tersambung,

11. Lalu disini kita aktifkan port yang terhubung antar router, serta mendaftarkan IP dari lajur yang akan dipakai nantinya dengan perintah seperti tampilan di bawah,

12. Masukkan pula IP Network dari port yang terhubung ke IP Phone dan juga yang terhubung ke ROUTER KEDUA,

13. Masukkan perintah di bawah untuk melihat status dari ROUTER PERTAMA, apa saja yang tersambung padanya akan ditampilkan setelah perintah di bawah dimasukkan,

14. Kita daftarkan kembali IP dimana lajur antara ROUTER PERTAMA dengan ROUTER KEDUA dan juga tambahkan nomor dari IP Phone yang sebelumnya sudah kita daftarkan pada IP Phone itu sendiri, masukkan perintah seperti tampilan di bawah,

Note : jangan lupa untuk menambahkan tanda titik di belakang angka 100.

15. Lalu kita lakukan hal yang sama di SWITCH PERTAMA kepada SWITCH KEDUA, aturlah Hostname bagi SWITCH KEDUA,

16. Kita berikan akses pada port SWITCH KEDUA yang sudah terpasang pada IP Phone,

17. Kita beralih pada ROUTER KEDUA, berikan nama Hostname kembali pada router ini,

18. Lalu kita hidupkan port router yang tersambung ke switch dengan perintah di tampilan di bawah,

19. Lalu kita atur IP DHCP Pool,

20. Jangan lupa juga untuk bisa mengatur IP DHCP Excluded, yang mana dengan memasukkan IP yang akan menjadi lajur dari ROUTER KEDUA menuju ROUTER PERTAMA,

21. Lalu kita atur Telephony Service pada ROUTER KEDUA untuk mendaftarkan jumlah dari IP Phone yang ada,

22. Daftarkan juga nomor telepon dari masing-masing IP Phone yang ada,

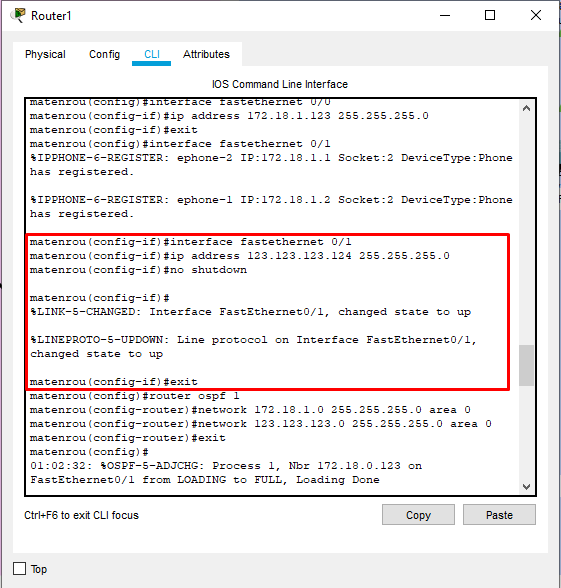

23. Lalu disini kita aktifkan port yang terhubung antar router, serta mendaftarkan IP dari lajur yang akan dipakai nantinya dengan perintah seperti tampilan di bawah,

24. Lalu disini kita aktifkan lagi port yang terhubung antar router, serta mendaftarkan IP dari lajur yang akan dipakai nantinya dengan perintah seperti tampilan di bawah,

25. Masukkan pula IP Network dari port yang terhubung ke IP Phone dan juga yang terhubung ke ROUTER PERTAMA,

26. Masukkan perintah di bawah untuk melihat status dari ROUTER KEDUA, apa saja yang tersambung padanya akan ditampilkan setelah perintah di bawah dimasukkan,

27. Kita daftarkan kembali IP dimana lajur antara ROUTER PERTAMA dengan ROUTER KEDUA dan juga tambahkan nomor dari IP Phone yang sebelumnya sudah kita daftarkan pada IP Phone itu sendiri, masukkan perintah seperti tampilan di bawah,

Note : Jangan lupa untuk menambahkan tanda titik di belakang angka 100.

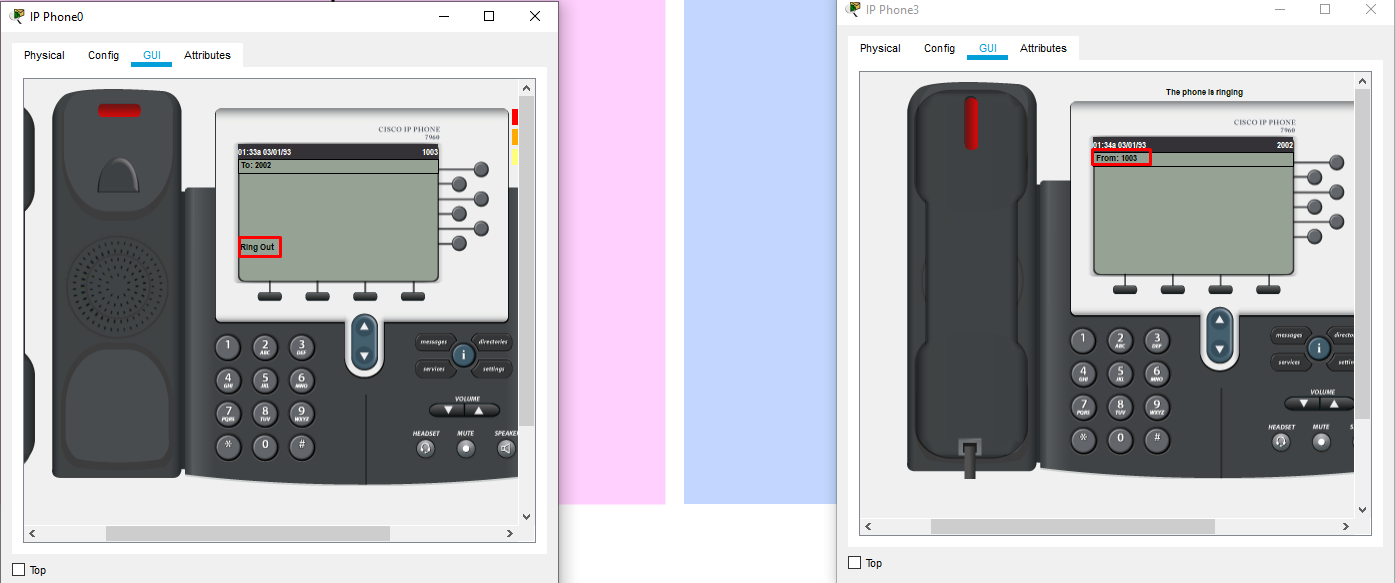

28. Selanjutnya kita lakukanlah pengetesan dengan melakukan panggilan telepon, bisa dilihat pada tampilan di bawah sudah ada nomor telepon yang sudah didaftarkan sebelumnya pada tiap-tiap IP Phone. Lakukanlah panggilan telepon ke kota sebelah,

29. Bisa dilihat bahwa panggilan sudah berhasil, telepon dari kota sebelah bisa diterima dan bisa melakukan panggilan,

30. Sudah terhubung dan bisa melakukan pertukaran informasi audio,

DEMIKIAN DARI MATERI YANG BISA SAYA BAWAKAN KALI INI, SEKIAN.
