HIRARKI MODE PADA CISCO

Hai kawan-kawan pelajar IT, kali ini saya akan membawakan materi tentang HIRARKI MODE PADA CISCO. Langsung saja simak penjelasan berikut :



Yang dibutuhkan :
-Aplikasi Cisco Packet Tracer.


Langkah-langkahnya sebagai berikut :



1. Buatlah topologi seperti gambar di bawah, sambungkan perangkat jaringan yang ada menggunakan kabel CONSOLE, untuk meremote Router,

2. Disini kita ketik NO karena kita tidak menggunakan set up mode,

Note : SET UP MODE merupakan pengaturan yang sering dilakukan ketika pertama kali mengkonfigurasi router, berbeda dengan switch karena tidak menampilkan pilihan akan menggunakan set up mode,

3. Tampilan di bawah ini bernama USER EXEC MODE. User Exec Mode adalah mode yang pertama kali dilalui ketika mengakses CLI dari sebuah IOS device. Mode ini memiliki keterbatasan dalam akses konfigurasi, namun berguna dalam beberapa konfigurasi dasar. Mode ini secara default tidak dilengkapi dengan password dan dapat dikenali dengan form CLI dengan tanda disamping nama ROUTER ataupun SWITCH.

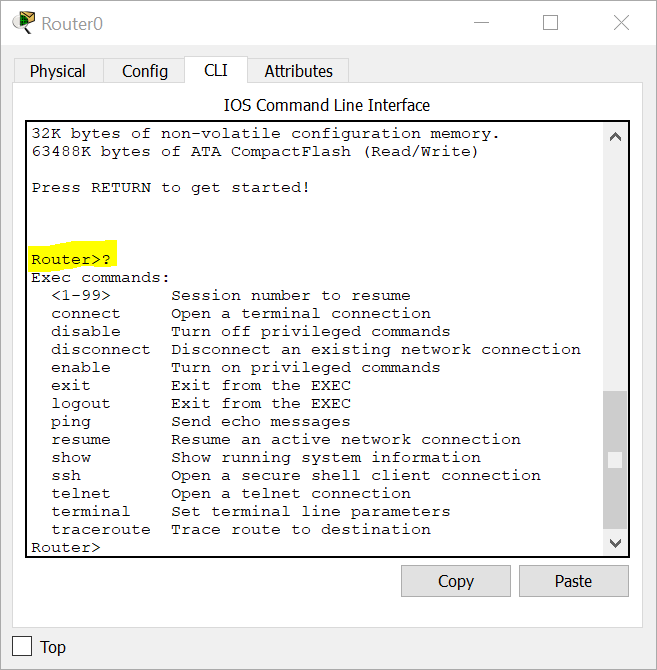

4. Lalu kita ketik tanda tanya untuk mengetahui perintah-perintah apa saja yang ada pada USER EXEC MODE ini. Bisa kita lihat bahwa perintah-perintah pada mode ini hanya dilakukan untuk monitoring atau memeriksa, serta melakukan konfigurasi yang ada pada device.

5. Selanjutnya kita ketikan perintah ENABLE. Disini memiliki fungsi untuk masuk ke dalam IOS command selanjutnya, yaitu PRIVILLAGE EXEC MODE. Mode ini mirip seperti User Exec Mode akan tetapi memiliki sedikit perbedaan. Mode ini dapat dikenali dengan tanda seperti di bawah setelah nama ROUTER.

6. Lalu kita ketik tanda tanya untuk mengetahui perintah-perintah apa saja yang ada pada PRIVILLAGE EXEC MODE ini. Bisa dilihat bahwa pada perintah yang terdapat pada mode ini ada perintah DELETE yang digunakan untuk menghapus konfigurasi pada device, untuk itu pada mode ini merupakan mode administrator yang hanya dikhususkan pada tim IT atau teknisi untuk melakukan konfigurasi pada router atau switch di sebuah perusahaan,

7. Selanjutnya ketikan perintah CONFIGURE TERMINAL. Perintah ini digunakan untuk masuk ke dalam Hirarki IOS command selanjutnya, yaitu GLOBAL CONFIGURATION MODE. Mode ini berfungsi untuk melakukan semua konfigurasi yang berhubungan dengan perangkat tersebut. Berbeda dengan Privillage Exec Mode yang hanya dapat melakukan perintah tentang verifikasi hasil konfigurasi yang telah dilakukan pada Global Configuration Mode. Mode ini dapat dikenali dengan adanya tambahan nama CONFIG setelah nama ROUTER.

8. Lalu kita ketik tanda tanya untuk mengetahui perintah-perintah apa saja yang ada pada GLOBAL CONFIGURATION MODE ini. Bisa dilihat bahwa perintah yang ada pada Global Configuration Mode ini ditujukan untuk melakukan konfigurasi pada perangkat tersebut. Perintah-perintah inilah yang disebut dengan OTHER CONFIGURATION MODE.

DEMIKIAN DARI MATERI YANG BISA SAYA BAWAKAN KALI INI, SEKIAN.
