Konfigurasi MIKROTIK dengan media WIRED

Hai kawan-kawan pelajar IT, kali ini saya akan membawakan materi tentang CARA KONFIGURASI MIKROTIK DENGAN MEDIA WIRED. Simak penjelasan berikut :

Yang dibutuhkan :

1. Aplikasi Winbox

2. Router 941

3. Adapter Router 941

4. Kabel LAN UTP Straight

5. Terminal listrik

6. PC

Langkah-langkah :

1. Susun topologi antara Router dan PC menggunakan kabel LAN UTP STRAIGHT seperti gambah di bawah. Hidupkan router, pastikan kabel adaptor router tersambung dengan benar dan mengalirkan daya melalui terminal. Lalu pasangkan kabel UTP pada router di port kedua(ether2) yang memang difungsikan untuk transfer data, masukkan pada port kabel LAN di PC. Setelah itu masukkan kabel LAN yang terkoneksi dengan jaringan internet pada router, lebih tepatnya sambungkan pada port router yang pertama(ether1), yang dimana memang dikhususkan untuk transfer data dan juga daya. Lampu pada router akan menyala apabila semua kabel sudah terkoneksi dengan benar,

2. Buka Aplikasi Winbox yang kita punya,

3. Jika muncul peringatan, matikan dahulu windows firewall di PC kita yang masih menyala,

4. Kita tunggu router teridentifikasi oleh aplikasi winbox yang sudah menyala, apabila masih belum muncul maka klik REFRESH untuk membuatnya teridentifikasi. Jika sudah muncul, maka klik MAC ADDRESS dari router kita, dan klik CONNECT,

5. Klik IP dan Klik ADDRESSES,

6. Klik tanda PLUS "+" untuk menambahkan alamat IP,

7. Ketikkan alamat IP yang kita punya dan berikan prefixnya, contoh : 23.23.23.23/16. Atur ke Ether 2 dimana kita pasangkan kabel LAN dari PC ke Router. Klik Apply kemudian klik OK,

8. Lalu akan muncul alamat IP yang kita inginkan seperti yang diberi tanda pada gambar di bawah,

9. Atur DHCP Client dengan klik tanda PLUS "+",

10. Atur Interface ke Ether yang tersambung ke internet, yaitu Ether1. Klik Apply, lalu Ok,

11. Maka bisa dilihat hasilnya pada tampilan di bawah, dan jangan lupa untuk mengecek apakah ada kata "Bound", yang berarti sudah terkoneksi,

12. Selanjutnya kita akan mengatur Firewall. Pilih Tab NAT dan klik tanda Plus "+" untuk menambahkan,

13. Pilih Tab Action, lalu atur Actionnya menjadi Masquerade. Jika sudah klik Apply dan Ok,

14. Jika sudah selesai maka akan seperti tampilan yang ada di bawah,

15. Atur DHCP SERVER dengan klik DHCP dan Klik DHCP SET UP. Pilih Ether 2 dimana Ether tersebut menyambungkan PC ke ROUTER. Klik NEXT hingga muncul opsi OK dan muncul tampilan yang ditandai pada gambar di bawah,

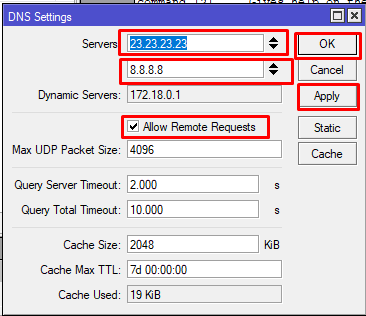

16. Atur DNS SETTING dengan menambahkan IP yang kita punya dan masukkan IP GOOGLE di bawahnya, ALLOW REMOTE REQUESTS. Klik Apply dan Ok,

17. Klik ROUTES pada IP dan disana kita bisa mengecek apakah semua ETHER yang kita set sudah siap(REACHABLE) atau tidak(UNREACHABLE),

18. Selanjutnya akan muncul ip tambahan setelah kita setting DHCP Client yang akan menjadi IP dari ETHER 1 yang terhubung ke INTERNET dan ke ROUTER, yaitu 172.18.0.169/16,

19. Selanjutnya kita lakukan DISABLE dan ENABLE ethernet kita dari pengaturan PC kita agar mendapatkan IP yang sudah kita setting sebelumnya,

20. Setelah semuanya di setting, maka lakukan pengetesan di NEW TERMINAL dengan mengetikkan perintah "ping google.com" lalu tekan enter, jika berhasil maka akan seperti tampilan di bawah,

21. Selajutnya kita lakukan pengetesan di CMD dengan perintah "ping google.com", jika berhasil maka akan seperti tampilan di bawah,

22. Selanjutnya kita lakukan tes di CMD dengan perintah "ipconfig"  untuk mengetahui IP dan Gateway serta Netmask yang sudah kita atur sebelumnya apa sudah benar atau belum,

DEMIKIAN DARI MATERI YANG BISA SAYA BAWAKAN KALI INI, SEKIAN.
